Tcvn 9393 2012 là tiêu chuẩn quốc gia quan trọng quy định phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh dọc trục đối với cọc, đóng vai trò then chốt trong việc kiểm tra chất lượng và sức chịu tải của cọc trong các công trình xây dựng. Việc áp dụng đúng tiêu chuẩn này giúp đảm bảo an toàn kỹ thuật, tiết kiệm chi phí và tăng độ tin cậy cho dự án. Bài viết dưới đây sẽ cung cấp những thông tin chi tiết và hữu ích nhất về quy trình, yêu cầu kỹ thuật và các lưu ý quan trọng, cùng ACC Đà Nẵng khám phá nội dung cụ thể.

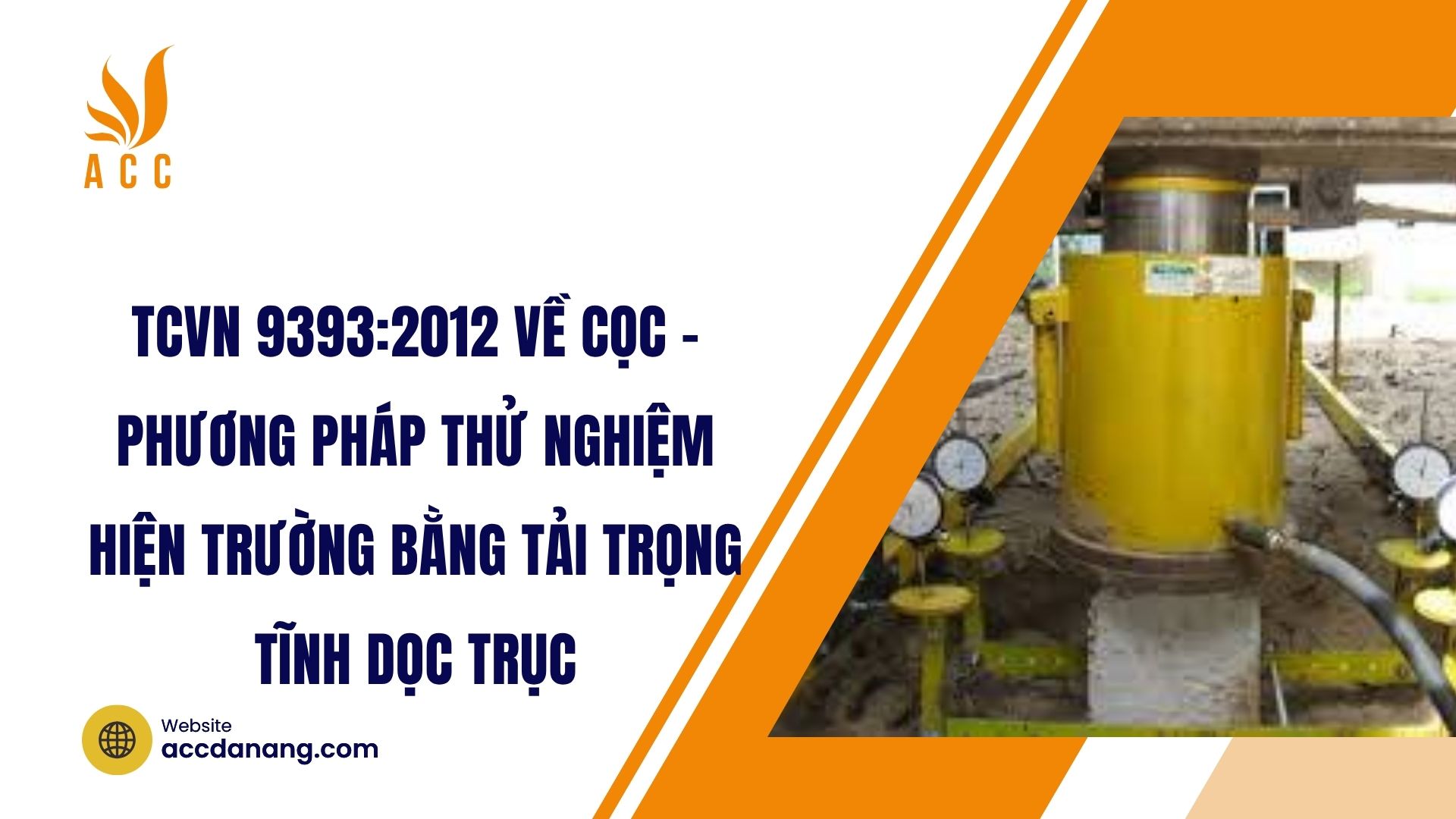

1. TCVN 9393:2012 về Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh dọc trục
TCVN 9393:2012 về Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh dọc trục là văn bản kỹ thuật do Bộ Xây dựng biên soạn và ban hành, thay thế cho tiêu chuẩn TCVN 9393:2012 trước đó.
Tiêu chuẩn này được xây dựng dựa trên cơ sở tham khảo các tiêu chuẩn quốc tế tiên tiến như ASTM D1143 và JIS A 1215, đồng thời được điều chỉnh cho phù hợp với điều kiện địa chất và thực tiễn thi công tại Việt Nam. Mục đích chính của tiêu chuẩn là thiết lập một quy trình thử nghiệm thống nhất, khoa học và chính xác để xác định mối quan hệ giữa tải trọng tác dụng và độ lún của cọc, từ đó đánh giá sức chịu tải giới hạn và sức chịu tải cho phép của cọc trong điều kiện làm việc thực tế.
Phạm vi áp dụng của tiêu chuẩn bao gồm tất cả các loại cọc như cọc bê tông cốt thép, cọc thép, cọc ống thép nhồi bê tông, cọc khoan nhồi và các loại cọc khác được sử dụng trong nền móng công trình.
Việc tuân thủ nghiêm ngặt các quy định trong tcvn 9393 2012 không chỉ là yêu cầu bắt buộc đối với các tổ chức tư vấn thiết kế, đơn vị thi công mà còn là cơ sở pháp lý quan trọng để nghiệm thu, thanh quyết toán công trình.
Theo quy định tại Luật Tiêu chuẩn và Quy chuẩn kỹ thuật 2006, tiêu chuẩn quốc gia là tài liệu kỹ thuật do tổ chức có thẩm quyền ban hành, áp dụng tự nguyện nhưng được viện dẫn trong các văn bản quy phạm pháp luật hoặc hợp đồng kinh tế thì trở thành bắt buộc.
2. Ý nghĩa và vai trò của thử nghiệm tải trọng tĩnh dọc trục
Thử nghiệm tải trọng tĩnh dọc trục theo tcvn 9393 2012 có ý nghĩa đặc biệt quan trọng trong quy trình kiểm soát chất lượng công trình xây dựng. Đây là phương pháp duy nhất có thể xác định trực tiếp và chính xác nhất sức chịu tải thực tế của cọc dưới tác dụng của tải trọng công trình, khác với các phương pháp gián tiếp như thử nghiệm động biến thiên lớn (PDA) hay siêu âm. Kết quả thử nghiệm cung cấp dữ liệu đầu vào đáng tin cậy cho việc hiệu chỉnh thiết kế, tối ưu hóa chiều dài và tiết diện cọc, từ đó giảm thiểu rủi ro sụt lún, nghiêng lệch hoặc phá hoại công trình trong quá trình sử dụng.
Vai trò của thử nghiệm tĩnh tải còn thể hiện rõ trong việc phát hiện các khuyết tật tiềm ẩn của cọc như đứt gãy, thắt cổ, hoặc chất lượng bê tông không đạt yêu cầu. Thông qua việc phân tích đường cong quan hệ tải trọng – độ lún, các kỹ sư có thể đánh giá được sự làm việc đồng thời của ma sát thành bên và sức kháng mũi cọc, từ đó đưa ra những nhận định chính xác về khả năng chịu lực của cọc trong các lớp địa chất khác nhau. Đối với các công trình trọng điểm như cầu đường, nhà cao tầng, khu công nghiệp, việc thực hiện thử nghiệm theo đúng tiêu chuẩn là điều kiện tiên quyết để được cơ quan quản lý nhà nước cấp phép xây dựng và nghiệm thu đưa vào sử dụng.
Xem thêm: TCVN 4085:2025 về Thi công kết cấu khối xây
3. Quy trình thực hiện thử nghiệm theo TCVN 9393:2012
Quy trình thực hiện thử nghiệm tải trọng tĩnh dọc trục theo tcvn 9393 2012 được xây dựng một cách khoa học và chi tiết, bao gồm nhiều bước từ chuẩn bị đến xử lý số liệu. Việc tuân thủ đúng quy trình này đảm bảo tính chính xác và độ tin cậy của kết quả thử nghiệm, đồng thời đáp ứng các yêu cầu kỹ thuật khắt khe nhất. Dưới đây là các bước cơ bản trong quy trình thử nghiệm:
Bước 1: Chuẩn bị thiết bị và vật tư thử nghiệm
Trước khi tiến hành thử nghiệm, cần chuẩn bị đầy đủ các thiết bị chính bao gồm kích thủy lực có công suất phù hợp (thường từ 1,2 đến 1,5 lần tải trọng dự kiến), hệ thống dầm chất tải hoặc neo giữ, đồng hồ đo áp lực, thiết bị đo chuyển vị (LVDT hoặc đồng hồ so có độ chính xác 0,01mm), và hệ thống thu thập dữ liệu tự động.
Tất cả thiết bị phải được kiểm định, hiệu chuẩn theo đúng quy định và có giấy chứng nhận còn hiệu lực. Ngoài ra, cần chuẩn bị vật liệu đối trọng như khối bê tông, thép tấm hoặc sử dụng hệ neo với số lượng và trọng lượng đảm bảo đủ tải trọng thử nghiệm tối đa.
Bước 2: Lắp đặt hệ thống thử nghiệm tại hiện trường
Hệ thống thử nghiệm được lắp đặt theo đúng sơ đồ thiết kế đã được phê duyệt, đảm bảo trục tác dụng của lực kích trùng với trục dọc của cọc thử. Dầm chất tải hoặc hệ neo phải được bố trí đối xứng và có độ cứng đủ lớn để không gây biến dạng ảnh hưởng đến kết quả đo.
Các thiết bị đo chuyển vị được lắp đặt trên hai trục vuông góc với nhau, tối thiểu 4 điểm đo trên đầu cọc, và phải được bảo vệ khỏi các tác động của môi trường như gió, mưa, nhiệt độ. Khoảng cách từ thiết bị đo đến điểm đặt lực phải đảm bảo theo đúng yêu cầu kỹ thuật của tiêu chuẩn.
Bước 3: Tiến hành gia tải và theo dõi số liệu
Quá trình gia tải được thực hiện theo chu kỳ tăng dần, mỗi cấp tải trọng tăng không quá 10-15% tải trọng thiết kế và được giữ ổn định trong khoảng thời gian quy định (thường từ 30 đến 60 phút cho mỗi cấp). Trong thời gian giữ tải, tiến hành ghi nhận độ lún tại các thời điểm 0, 5, 10, 15, 30, 45, 60 phút hoặc theo đúng yêu cầu của tiêu chuẩn.
Việc gia tải chỉ được chuyển sang cấp tiếp theo khi độ lún ổn định, tức là tốc độ lún không vượt quá 0,1mm trong 1 giờ đối với đất cát hoặc 0,2mm trong 2 giờ đối với đất sét. Quá trình dỡ tải cũng được thực hiện theo chu kỳ giảm dần tương tự để quan sát độ hồi phục của cọc.
Bước 4: Xử lý số liệu và đánh giá kết quả
Sau khi hoàn thành quá trình thử nghiệm, toàn bộ số liệu đo được sẽ được xử lý và phân tích để xây dựng biểu đồ quan hệ tải trọng – độ lún (P-S). Từ biểu đồ này, xác định các thông số quan trọng như tải trọng phá hoại, tải trọng giới hạn, độ lún dư và độ lún đàn hồi.
Việc đánh giá sức chịu tải của cọc được thực hiện theo các phương pháp khác nhau như phương pháp tiếp tuyến, phương pháp Chin, hoặc phương pháp Davisson, tùy thuộc vào đặc điểm đường cong P-S thu được. Kết quả cuối cùng được lập thành báo cáo thử nghiệm chi tiết, bao gồm các bảng biểu, biểu đồ và nhận xét đánh giá của kỹ sư phụ trách.
Xem thêm: TCVN 7572:2006 về Cốt liệu cho bê tông và vữa
4. Các yêu cầu kỹ thuật và tiêu chí đánh giá kết quả
Theo quy định của tcvn 9393 2012, việc đánh giá kết quả thử nghiệm phải dựa trên nhiều tiêu chí kỹ thuật khác nhau để đảm bảo tính chính xác và độ tin cậy. Trước hết, tải trọng thử nghiệm tối đa phải đạt ít nhất 150% tải trọng thiết kế dự kiến, và trong trường hợp cần xác định sức chịu tải giới hạn, tải trọng thử nghiệm có thể tăng lên đến 200% hoặc cao hơn.
Độ lún cho phép của cọc tại tải trọng thiết kế được quy định cụ thể tùy thuộc vào loại cọc và điều kiện địa chất, thông thường không vượt quá 1% đường kính cọc đối với cọc khoan nhồi và 10% đường kính cọc đối với cọc đóng.
Tiêu chí đánh giá sức chịu tải của cọc được xác định dựa trên nhiều yếu tố kết hợp. Đối với cọc làm việc theo ma sát, sức chịu tải giới hạn được xác định tại điểm mà đường cong P-S có độ cong rõ rệt hoặc khi độ lún tăng nhanh mà tải trọng tăng không đáng kể. Đối với cọc chống, sức chịu tải giới hạn được xác định khi độ lún đạt giá trị quy định hoặc khi quan sát thấy hiện tượng phá hoại cục bộ.
Ngoài ra, cần xem xét đến độ lún dư sau khi dỡ tải hoàn toàn, nếu độ lún dư vượt quá 10% tổng độ lún tại tải trọng thử nghiệm tối đa thì cọc được đánh giá là không đạt yêu cầu. Việc so sánh kết quả thử nghiệm với tính toán lý thuyết cũng là một phần quan trọng trong quá trình đánh giá, giúp kiểm tra độ tin cậy của phương pháp thiết kế đã sử dụng.
5. Câu hỏi thường gặp
Thời gian thực hiện thử nghiệm tải trọng tĩnh dọc trục là bao lâu?
Thời gian thực hiện một thử nghiệm tải trọng tĩnh dọc trục theo tcvn 9393 2012 phụ thuộc vào nhiều yếu tố như loại cọc, điều kiện địa chất, tải trọng thử nghiệm và quy trình gia tải.
Chi phí thực hiện thử nghiệm tải trọng tĩnh dọc trục được tính như thế nào?
Chi phí thử nghiệm tải trọng tĩnh dọc trục phụ thuộc vào nhiều yếu tố như số lượng cọc thử nghiệm, tải trọng thử nghiệm tối đa, điều kiện hiện trường, chi phí vận chuyển thiết bị và nhân công.
Khi nào cần thực hiện thử nghiệm tải trọng tĩnh dọc trục?
Theo quy định, thử nghiệm tải trọng tĩnh dọc trục cần được thực hiện trong các trường hợp sau: khi thiết kế cọc dựa trên số liệu khảo sát địa chất chưa đầy đủ hoặc có độ tin cậy thấp; khi công trình có quy mô lớn, yêu cầu kỹ thuật cao; khi có sự thay đổi về thiết kế so với phương án ban đầu; hoặc khi có yêu cầu của cơ quan quản lý nhà nước có thẩm quyền.
Tcvn 9393 2012 là yêu cầu bắt buộc để đảm bảo chất lượng và an toàn cho công trình xây dựng. Tiêu chuẩn này không chỉ giúp xác định chính xác sức chịu tải của cọc mà còn là cơ sở pháp lý quan trọng trong quá trình nghiệm thu và thanh quyết toán. Nếu bạn cần tư vấn chi tiết hơn về quy trình thử nghiệm, hồ sơ pháp lý hoặc các vấn đề liên quan đến tiêu chuẩn xây dựng, hãy liên hệ ACC Đà Nẵng để được đội ngũ chuyên gia giàu kinh nghiệm hỗ trợ nhanh chóng và hiệu quả nhất.
